产品详情

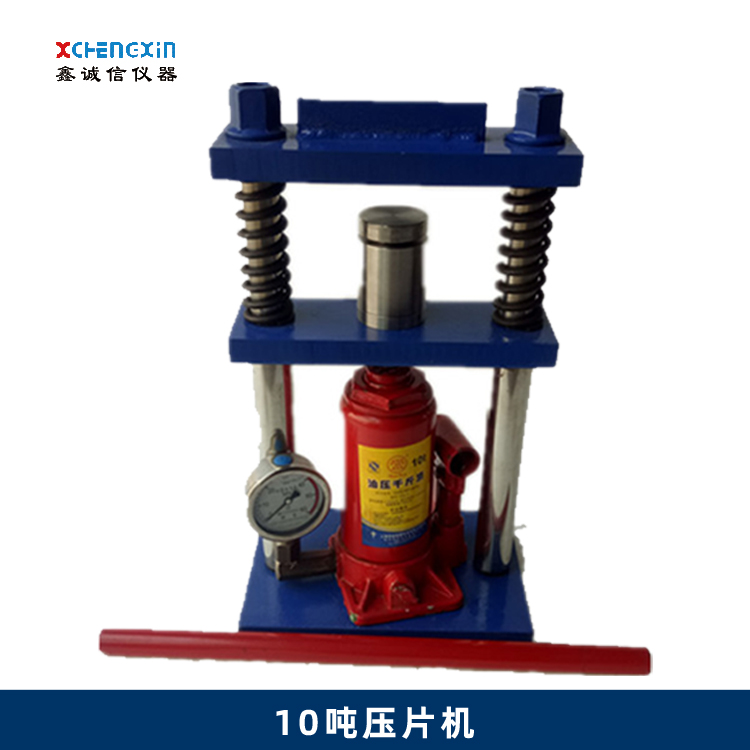

1、此压片机配上各种模具及附件，具有一机多用的作用及可靠。
2、油缸（液压千斤顶）处可设装相应压力的压力表;压制模具并加入试样粉料,投放粉料时：一边放粉料一边用模具压柱捣压粉料以防止粉料旭填，或者还可以再机器上轻微的压制再放粉沫以达到压制的长度，填好粉料的模具放置到压片机架固定位置进行压制。
3．当压力表的压制压力指针指向相应压力后，即可拧松“卸压螺丝”，即可自动卸压回落。卸压后，拧紧“卸压螺丝”，将被压制粉料的模具拿起，取下底部座墩，底部座墩翻转，将模具放回机架固定位置进行二次压制（即脱模压制）。
4．当压力表的压制压力指针指向1-10Mpa后，即可拧松“卸压螺丝”，取出模具，慢慢上拿脱模套，然后取走试样。
技术参数
型号XCX-10T
载荷10T
使用液压器10T
用油品种10号机械油(已注满）
如现有的设备不符合客户需要，可根据客户要求尺寸进行加工定制，这样做出来的设备更适合客户需求，操作更方便。（备注：定制款不能退货，只有再次进行更改和维修，费用有客户承担）
